Приводной рольганг 500 мм

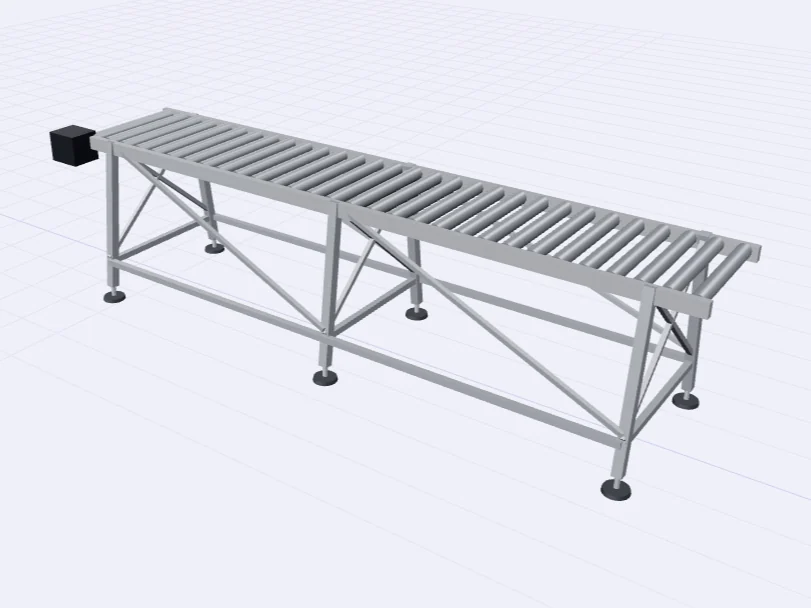

Приводной рольганг 500 мм — роликовый конвейер с приводом от мотор-редуктора. Базовая комплектация: длина 3000 мм, ширина 500 мм, 30 роликов Ø57 мм с шагом 100 мм. Все размеры меняются в конфигураторе выше — цена пересчитывается сразу, как в нашем калькуляторе.

Конструкция — как в проектах нашего КБ: ролик рольганга — тот же поддерживающий ролик, что на ленточных конвейерах (труба с двумя подшипниковыми корпусами на неподвижной оси), длина ролика равна ширине рольганга по внутреннему просвету. Ролики выступают над рамой на 6–12 мм, поэтому груз лежит на роликах и не касается рамы. Рама из двух несущих продольных профилей, опоры — 3 ряда с винтовыми шарнирными опорами для выставления по высоте; рольганги длиннее 3 м собираются из секций.

Шаг роликов подбирается под самый короткий груз: под ним всегда должно быть не меньше трёх роликов. Плотный шаг 60–80 мм — для мелкой тары и коробок, стандартный 100 мм — для ящиков, 150–300 мм — для поддонов и длинных заготовок на роликах Ø76–89 мм.

Привод — мотор-редуктор NMRV 050/063 на кронштейне, вращение передаётся на ролики ремнём (в тяжёлой серии — цепью). Скорость задаётся при заказе, по запросу — шкаф управления с частотным преобразователем.
